プラントの理論モデルに使用する式には注意しよう(戒め)

以下の記事に使用した計算モデルに間違いがあったため修正と、教訓のために記事を残しておきます。

otepipi.hatenablog.com

otepipi.hatenablog.com

何を間違ったか

プラントモデルに使用する数式を間違えました 上記記事では以下の例題を扱っておりました。

0℃の固体を100℃の雰囲気下に置いたときの固体の温度上昇を例題とします。 出力を固体の温度とします。 入力は雰囲気の温度です。 今回はt=0秒のときに雰囲気温度Ta=100℃にステップ入力したときの応答曲線を確認します。 遅れ時間として、100秒設定しました。 固体の温度上昇はニュートンの冷却法則に従うとします。

ニュートンの冷却法則の基礎式は以下になります。

f:id:Otepipi:20190414195757p:plain

上記記事ではこれを積分した以下の数式を用いていましたが、これが間違いでした。

f:id:Otepipi:20190414195919p:plain

今回の例題では制御入力が$T{m}$なので、$T{m}$は時間変化することになるためこの積分は使用できません。微分形のまま用いいるべきでした。 つまり、物体の熱容量をCとすると以下の関係が成り立ちますので

f:id:Otepipi:20190414200327p:plain

以下の式で各計算ステップごとの⊿Tを計算して、前ステップの値に足していくという積分処理をするべきでした。   f:id:Otepipi:20190414200445p:plain

入力と出力の関係が比例か、微分か、積分かという制御工学の基礎的な部分を疎かにしておりました。

 修正したコード

修正したコードは以下になります。

using Plots

tm = 5000 #シミュレーション時間
ie = 0 #誤差積分値初期値

function PID(err,prerr)
    kp = 1 #比例ゲイン
    Ti=20 #積分時間
    Td=5 #微分時間
    ki = kp/Ti #積分ゲイン
    kd = kp*Td #微分ゲイン
    global ie = err + ie
    ⊿err = err - prerr
    kp * err + ki * ie + kd * ⊿err
end

#目標値の変更
function setpoint(simtime)

    return 50

end

function Plant(ypre,input,simtime)
   td = 100 #Delay
   T0 = 0 #温度初期値(℃)
   temp_max = 100 #温度最大値
   temp_min = 0 #温度最小値
   u = max(input,temp_min)
   u = min(u,temp_max)

    if simtime < td
        ⊿T = 0
    else
        ⊿T =  (u - ypre)*0.005*1
    end

    return ypre + ⊿T

end

# 空の配列の作成
u = zeros(tm + 1)
y = zeros(tm + 1)
r = zeros(tm + 1)
er = zeros(tm + 1)

for  t in 1:tm
      prer = r[t] - y[t]
      y[t+1] = Plant(y[t],u[t],t)
      r[t+1] = setpoint(t)
      er[t+1] = r[t+1] - y[t+1]
      u[t+1] = PID(er[t+1],prer)
end

p = plot([0:tm],[y,r],title="kp=1 Ti=20 Td=5",label=["y","setpoint"])
display(p)

このときのグラフは以下のようになり、収束していることがわかります。

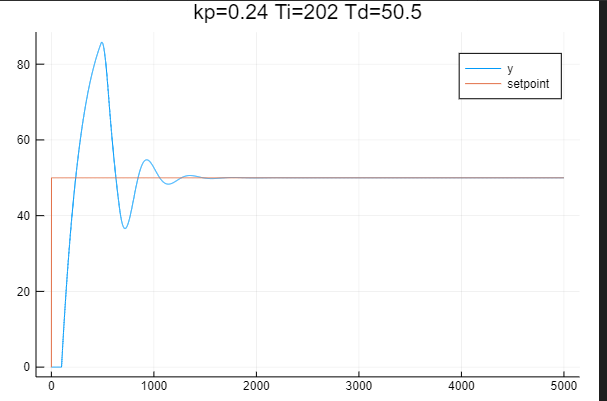

f:id:Otepipi:20190414200929p:plain

なお、間違ったコードで同じシミュレーションをした場合、以下のグラフのように発散したグラフになってしまいます。

f:id:Otepipi:20190414201423p:plain

私の不勉強により間違った情報を載せてしまい誠に申し訳ありませんでした。
